Kit Complet Machine CNC ULTIMATE Bee 500 x 500 mm – Vis à Billes à Transmission Silencieuse

Options de Configuration Disponibles

L'ULTIMATE Bee est une machine CNC solide et fiable, caractérisée par ses rails linéaires HGR et ses vis à billes de la série SFS à transmission silencieuse. C'est notre deuxième machine CNC basée sur la lignée de conception initiale QueenBee Pro, qui utilise des profilés en C-Beam et des plaques Y de forme rectangulaire.

Différence Clé : Vis à Billes vs Vis sans fin ACME

L'ULTIMATE Bee se distingue principalement de la première conception, la QueenBee PRO, par l'utilisation de Vis à Billes comme système de transmission au lieu de la vis sans fin ACME traditionnelle. La vis à billes offre des niveaux de haute efficacité, transmettant plus de couple au moteur par rapport à la vis sans fin ACME utilisée dans la QueenBee PRO.

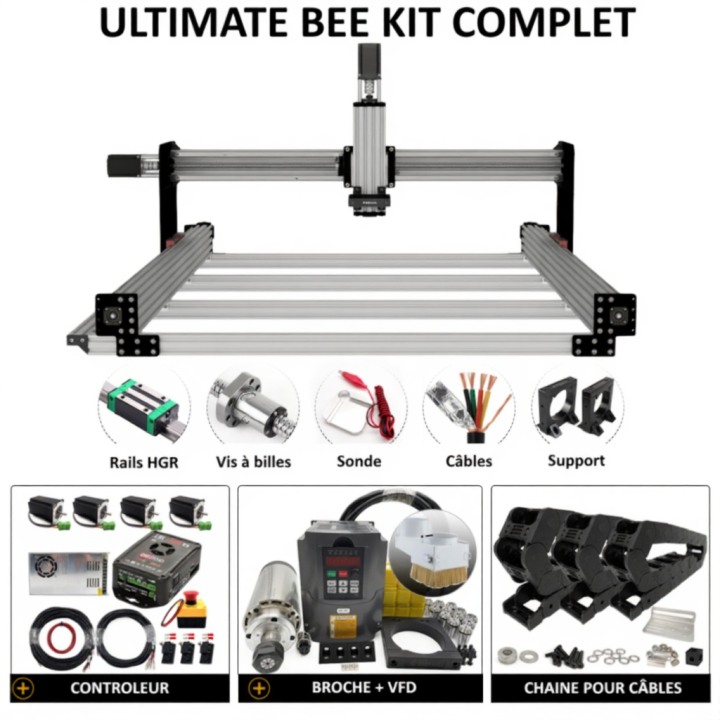

Le Kit Complet Comprend

Le kit complet que vous recevez est le suivant :

• Kit mécanique CNC ULTIMATE Bee

• Vis et écrous à billes de haute précision SFS1210 à transmission silencieuse

• Nouveau système de chaîne porte câbles (Cable Drag Chain System)

• Kit de câblage blindé pour palpeur de contact XYZ (Touch Probe)

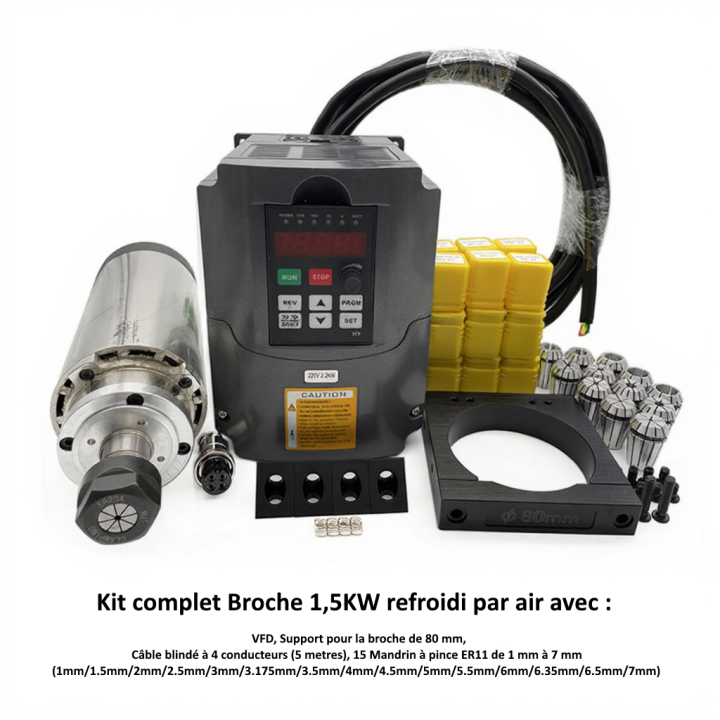

• + Options Kit Broche (Spindle Bundle Kit) avec Couvercle Anti-poussière

  • 1.5KW ou 2.2KW Refroidi par Air ou par Eau (Haute Vitesse 7 Series 4 Roulements)

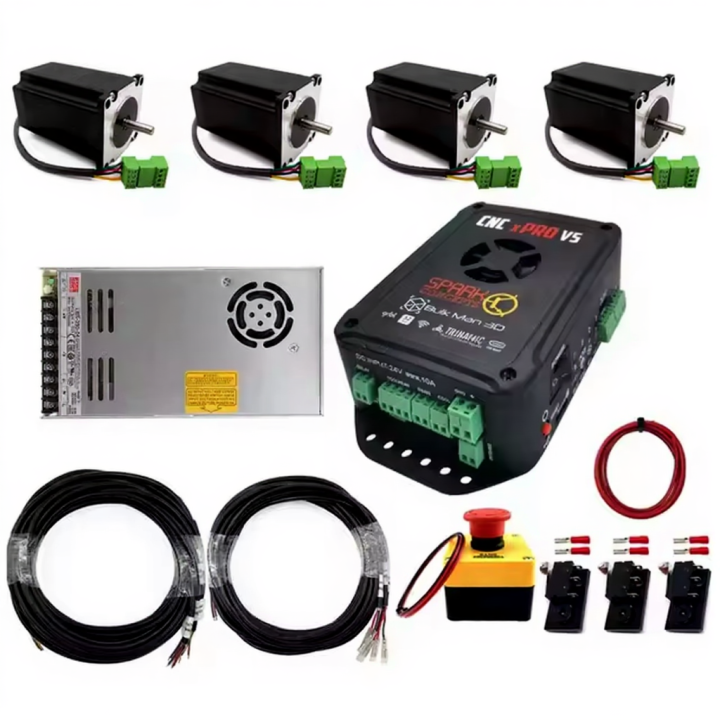

• + Options Kit Contrôleur avec Moteurs Pas à Pas

  • Contrôleur XPRO V5 avec des moteurs Pas à Pas Nema23 High-Torque, Boucle Fermée 3N.m.

(Attention : Le montage et le démontage de l'écrou de la vis à billes nécessitent des outils professionnels. Ne jamais faire tourner l'écrou au-delà de l'extrémité de la vis, sous peine d'annuler la garantie.)

Capacités de la Machine

L'ULTIMATE Bee est non seulement capable de couper une grande diversité de matériaux, mais elle excelle également dans la découpe et la sculpture 3D de :

• Plastiques

• Mousse

• Bois tendre et bois dur

• Métaux tendres (aluminium et laiton)

Matériaux compatibles pour la coupe/fraisage/gravure : Aluminium / Bois Dur / Bois Tendre / Chêne / Plexiglas / Delrin / HDPE / Mousse, et bien d'autres.

Ingénierie de Conception Avancée

La conception de l'ULTIMATE Bee a été conçu en tenant compte de chaque aspect pour garantir des performances optimales.

Diamètre de la Vis à Billes Optimisé (12mm)

• L'ULTIMATE Bee est dotée d'une vis à billes de 12 mm de diamètre, sélectionnée pour tirer le meilleur parti d'un moteur pas à pas NEMA 23.

• Ce diamètre plus petit (que 16 mm) réduit la charge sur le moteur de 25 %. Le moteur NEMA 23 peut ainsi traverser des matériaux plus résistants avec jusqu'à 25 % de couple en plus.

• De plus, nous utilisons un pas de 10 mm au lieu du pas habituel de 4 mm pour les axes X et Y, ce qui réduit significativement les vibrations de la vis à billes à des vitesses d'avance rapides.

2 Rails, C'est Mieux que 4

• Nos ingénieurs ont sélectionné le nombre exact de rails linéaires et de roulements pour maximiser les performances.

• L'utilisation d'un seul rail linéaire HGR15 par côté sur l'axe Y (avec 2 chariots HGH15CA par côté) réduit le poids, la friction et la complexité. Cette conception maintient une capacité de charge dynamique suffisante, environ 14 kN (ou environ 1 400 kg) pour l'axe Y, tout en évitant l'augmentation de la friction et les problèmes d'alignement qu'entraînerait l'ajout de rails superflus.

Hauteur de l'Axe Z Supplémentaire

• La machine offre 180 mm d'espace de travail sur l'axe Z pour maximiser le potentiel de travail. Cela facilite le fraisage de grandes pièces de bois, de plastique ou d'aluminium, ou l'ajout d'un axe rotatif.

Coupleurs Corrects

• La conception ULTIMATE Bee utilise des accouplements à double diaphragme, qui sont spécifiquement conçus pour les vis à billes, contrairement aux accouplements à mâchoires (jaw couplings).

Dimensions de plateau de travail en MDF (martyre)
